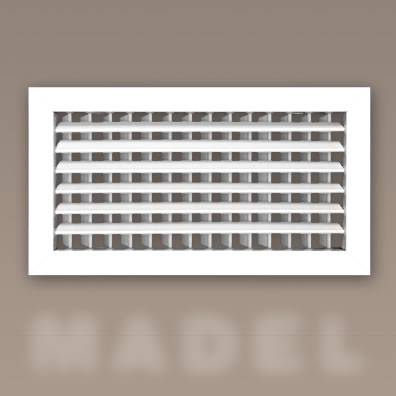

Вентиляционные решетки СTМ с двойным рядом подвижных пластин.

Предназначены для использования в системах кондиционирования, вентиляции и отопления.

Решетки устанавливают в стенах или подвесных потолках. Угол отклонения пластин можно изменять, благодаря чему обеспечивается возможность регулирования количества воздуха, высоты и ширины воздушного потока.

КЛАССИФИКАЦИЯ

СТМ Вентиляционные решетки с двойным рядом подвижных пластин,

первый ряд – пластины параллельны длине L

второй ряд – пластины параллельны высоте Н

СМТ Вентиляционные решетки с двойным рядом подвижных пластин,

первый ряд – пластины параллельны высоте Н

второй ряд – пластины параллельны длине L

МАТЕРИАЛ

СТМ-AN Алюминиевые решетки

СТМ-N Стальные решетки

Все решетки имеют уплотнение с задней стороны рамы решетки, обеспечивающей воздухонепроницаемость по периметру рамы с потолком, стеной, воздуховодом.

ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ

SP Регулировка объема воздуха (демпфер), пластины вращаются в противоположных направлениях.

Для регулирования углового положения пластин предназначен балансировочный винт с удобным доступом, расположенный внутри контура решетки. Пластины выполнены из алюминиевого проката.

SP М-А Регулировка объема воздуха, ручка регулирования находится снаружи.

FD Откидной демпфер, выполнен из оцинкованной стали с черным эмалевым покрытием.
